单缸液压圆锥

易于维修：结构简单、紧凑，性能稳定，不易故障。维修方便快捷

产品详情

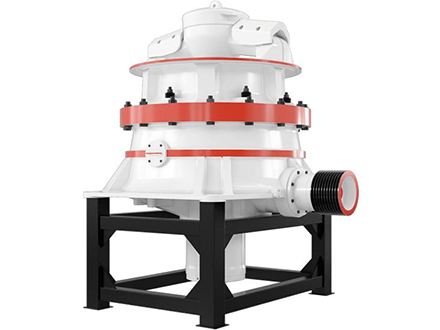

单缸液压圆锥破碎机通过单个液压缸升降动锥，实现排矿口调整、清腔、过铁和过载保护等多种功能。单杠液压圆锥破碎机广泛用于黑色、有色、非金属矿山及砂石料等生产领域。
性能特点：
1、高效率：破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，具有更高的破碎效率。
2、生产能力大：该机将破碎冲程、破碎速度以及破碎腔形状完美组合设计，使该机再动锥大端直径相同的情况下，比传统老式圆锥破碎机的产量高。
3、调节方便：底部液压缸调节主轴上、下位置，改变动锥和外锥衬板的间距，从而改变有斜口的大小。操作简单易行。
4、易于维修：结构简单、紧凑，性能稳定，不易故障。维修方便快捷。
工作原理：
电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，GP单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

技术参数表：

型号	类型	给料粒度 (mm)	出料粒度 (mm)	产量								功率	重量
				8mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm
GP100	EF	40	16mm	0-50	45-55	60-70	80-90	85-95				90	5800
	F	50
	MF	100	20mm	50-55	50-60	70-80	95-105
	M	130	25mm		55-65	75-90	105-120
	C	150
GP200	EF	40	18mm	60-70	70-90	80-105	100-125	135-150	160-175	185-200		160	9300
	F	70	25mm		90-110	110-130	130-155	160-180	185-210
	M	130	32mm			140-160	170-190 190-220
	EC	210	40mm				200-220 220-240
GP300	EF	40	25mm	100-120	110-130	135-155	160-180	190-210	210-235	240-260		250	13400
	F	60
	MF	100		110-130	120-150	165-195	195-225	230-260	265-295	300-330
	M	130
	C	180			150-170	205-235	245-275	290-320	325-355
	EC	260
GP500	EF	50	25mm		10-160	160-180	190-210	240-260	270-290	310-330	350-370	315	26500
	F	90
	MF	130
	M	180	32mm			230-250	270-290	310-330	340-370	380-410	430-450
	C	220
	EC	280	40mm			290-310	320-340	380-410	430-460	480-510
	EC-S	300
